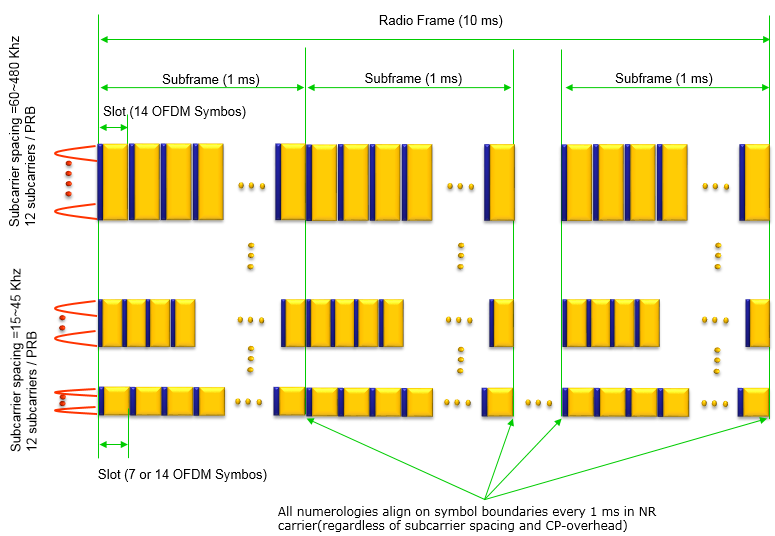

    1. Frame structure agreement (Release 14 기준) - 3GPP TR 38.802, 38.804



    • NR 캐리어 당 최대 channel bandwidth는 400 Mhz (Release 15)

    • Subframe 길이는 1 ms로 고정

    • Frame 길이는 10 ms로 고정

    • 1 TTI duration에 한 transport block (TB)이 전송되며, TTI는 이 전송에 걸리는 연속한 symbol들의 길이와 같음

    • Numerology와 TTI가 physical layer에서 전송 방식에 영향을 줌

    • Physical resource block (PRB) 당 subcarrier 수는 12

    • Slot당 OFDM symbol의 갯수는 7 아니면 14이며, 60 kHz 이상의 subcarrier spacing에서는 14만 지원







    <Reference:  https://www.sharetechnote.com/html/5G/5G_FrameStructure_Candidate.html>





    2. Frame structure 후보 - White paper, Technical documents 및 논문들로부터 제시된 후보



    <주의: 이 곳에 제시된 후보들은 3GPP에서 5G의 structure 논의의 초기에 제시된 모델이므로, 현재의 확정모델과 다를 수 있습니다.>



    2-1. Frame structure 정의를 위한 전반적인 requirement [R1-162206-FrameStructure Requirements]



    • 주 컴포넌트(논의대상): TTI (Transmissioin Time Interval - Time domain) & SF (Subframe - Frequency domain)

    • Different service (eMBB, mMTC, URLLC)에 대한 multiplexing 지원

    • 기지국-UE 간 업링크/다운링크, UE-UE 간 sidelink multiplexing 지원

    • 특이한 PHY 특성을 갖는 전송 지원 (e. g., 초광대역, narrow band, mmWave 등)

    • TDD에서의 효율적인 Channel reciprocity

    • Source/Destination 페어 사이의 간섭현상을 관리하는 동적 TDD 할당 지원

    • 동일한 SF내에 ACK/NACK를 전송을 지원하는 self-contained SF

    • Single interlace 구조를 지원하는 self-contained SF

    • Carrier aggregation 지원



    2-2. 짧은 SF 등장의 이유?



    • 5G의 저지연 요구조건을 충족시키기 위함 → 현재 LTE에서는 latency가 10 ~ 100 ms로 매우 높음

    • 이를 위해서 SF가 1 ms보다는 훨씬 작아져야함



    3. Subframe structure를 구성하는 요소 (제안 R1-162204)



    • Subcarrier spacing: Delta_f  * 2^k 의 꼴로 표현됨. 다양한 numerology에서 muhltiplexing efficiency를 얻기 위함

    • Number of symbols per TTI (TTI 당 심볼 수): 2^M symbols/TTI 로 표현됨. URLLC 지원을 위해 downscaling 보장 (최대 2^M symbols부터 1 symbols까지 줄일 수 있음)

    • CP 길이: CP 길이는 구현 종류 (실내/실외, 주파수 밴드, 서비스 타입-unicast/broadcast)에 의해 결정됨

    • TTI 길이: 제공하고자 하는 서비스에 따른 latency 요구조건에 의해 결정됨
